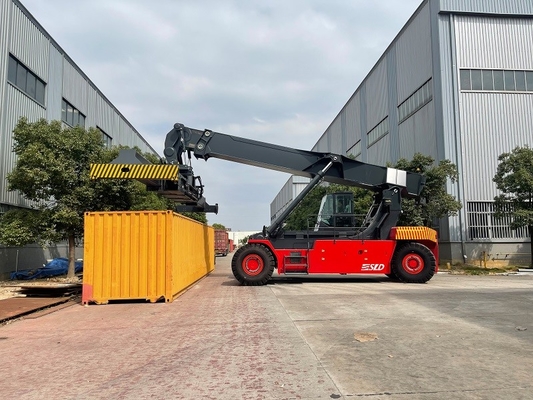

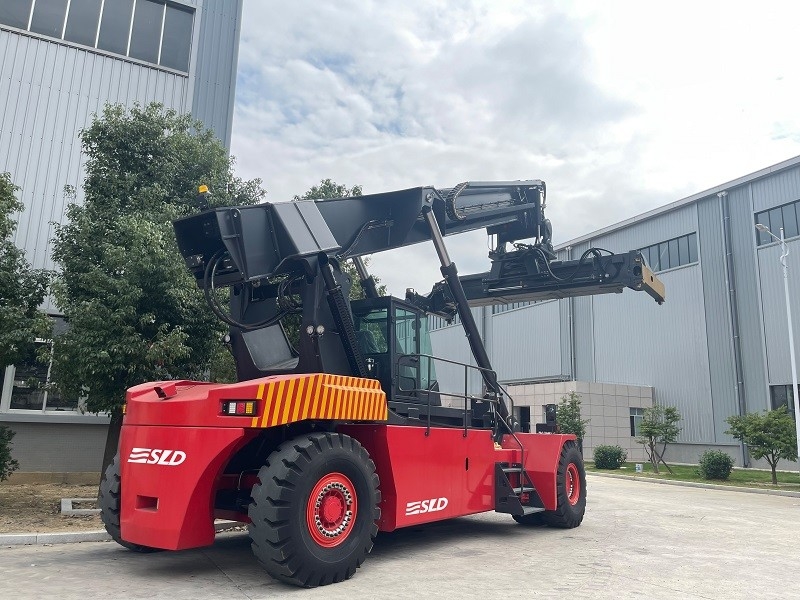

A cabine ergonômica 45000kg carrega o empilhador do alcance de RS para o recipiente pesado

Os empilhadores do alcance de RS 45 toneladas funcionam no porto para recipientes completos pesados

45 do recipiente toneladas de empilhador do alcance são extensamente uso nos portos e estação de transferência da estrada de ferro para empilhar e transferir recipientes padrão pesados de 20ft & 40 ft, preço barato, altamente eficiente.

Vantagens para o empilhador do alcance do recipiente de SLD 45tons como o seguimento:

1, as peças principais usa-se para importar tipos famosos. Por exemplo, motor do tipo de América CUMMINS, transmissão alemão do tipo de ZF, eixo motor do tipo alemão de Kessler e eixo da direção, sistema hidráulico de Linde da classe do mundo, de tipo CANBUS de América Parker sistema de controlo etc.

2, cabine espaçoso adotam o projeto ergonômico o mais novo, projeto firme da cabine para assegurar a segurança e o conforto do operador. Com manche da multi-função, o condicionador de ar refrigerando etc.

3, exposição da Grande-cor mostram a informação da importação, ele podem ser usados como uma tabela pequena do diagnóstico de falha, ajudam o trabalho da eficiência elevada do operador.

4, o crescimento são feitos da placa de aço com força de alta elasticidade (pode carregar 70kg/mm2).

5, velocidade do elevador mais alto: aumento 50% da velocidade do elevador quando carga 31 toneladas comparadas a outro

tipos famosos (Konecrane, Kalmar, Sany).

Carga máxima: 0.28m/s (45tons)

Carga normal: 0.39m/s (31tons)

Velocidade da movimentação: 25Km/h

Pressão de funcionamento: 310bar


• CARACTERÍSTICAS
  Modelo		SLDR450
  Motopropulsor		Diesel
  Tipo da operação		Motorista assentado
  Capacidade de carga (L1, L2, L3)	Q (quilograma)	45000/31000/16000
  Centro da carga, primeira fileira (L1)	c (milímetro)	1800
  Centro da carga, segunda fileira (L2)	C (milímetro)	3860
  Carregue o centro, terceira fileira (L3)	C (milímetro)	6400
  Centro do eixo ao centro do propagador (L1-1/2 altos)	x (milímetro)	2800
  Distância entre o eixo dianteira e traseira	y (milímetro)	6400
  DIMENSÕES
  Ângulo de elevador do crescimento, aumento/abaixado	α/β (/°)	61/0
  O crescimento da altura abaixou	h1 (milímetro)	4945
  Altura do elevador (L1, L2, L3)	h3 (milímetro)	15900/14100/11350
  A altura, crescimento estendeu	h4 (milímetro)	19000
  Altura da cabine	h6 (milímetro)	3900
  Altura, o assento do operador	h7 (milímetro)	2840
  Rebocando a altura de acoplamento	h10 (milímetro)	600
  A altura do fechamento da torção abaixou	h13 (milímetro)	1495
  Comprimento total com propagador	l1 (milímetro)	11618
  Comprimento total	l2 (milímetro)	8410
  Largura total	b1/b2 (milímetro)	4180/3400
  Largura do propagador 20'/40'	b3 (milímetro)	6050/12150
  Afastamento à terra mínimo.	m1 (milímetro)	345
  Afastamento moído, centro da distância entre o eixo dianteira e traseira	m2 (milímetro)	350
  Empilhando o corredor 20' recipientes	Ast (milímetros)	10225
  Empilhando o corredor 40' raio containersTurning	Ast (milímetros)	13050
  Distância mínima do ponto de gerencio	Com a (milímetros)	8605
  Distância mínima do ponto de gerencio	b13 (milímetro)	3400
  Wheelspan, rodas dianteiras	b10 (milímetro)	3030
  Wheelspan, roda traseira	b11 (milímetro)	2786
  PESO
  Peso (unladen/carregado)	quilograma	71400/116400
  Carga no eixo motor (unladen/carregado)	quilograma	36400/101900
  Carga no eixo de direção (unladen/carregado)	quilograma	35000/14500
  DESEMPENHO
  Velocidade de viagem (unladen/carregado)	Km/h	25/21
  Gradeability (unladen/carregado)	%	30/28.8
  Força de tração (unladen)	Kn	408
  Velocidade de levantamento (unladen/carregado)	m/s	0.39/0.28
  Velocidade de redução (unladen/carregado)	m/s	0.39/0.39
  CABINE
  Cabine fechado móvel
  Equipado com o A/C, refrigerando/funções de aquecimento
  Nível de ruído no assento de motorista	DBA	74
  MOTOR
  Tipo		CUMMINS
  Tipo		QSM11
  Não do cilindro/deslocamento		6/10820 de cm3
  Velocidade avaliado avaliado de poder @		250kw @ 2100rpm
  Torque máximo		1674Nm@ 1500rpm
  Corrente avaliado do alternador		150A
  Bateria		24V
  TRANSMISSÃO
  Tipo		AUTOMÓVEL ZF/5WG261
  Tipo		Auto-deslocamento/bloqueio
  Tipo da embreagem		Conversor de torque
  Engrenagem não.		5F/3R
  PNEUMÁTICOS
  Rodas da movimentação		18.00-25 40 PARES
  Volantes		18.00-25 40 PARES
  Tipo		Pneumático
  Pressão		barra 10
  Quantidade, parte dianteira/parte traseira		4/2
  CAPACIDADE DOS TANQUES
  Tanque de óleo hidráulico	L	800
  Depósito de gasolina	L	500
  EIXO MOTOR
  Tipo		Kessler/Alemanha
  Modelo		D102PL341
  EIXO DE DIREÇÃO
  Tipo		Kessler/Alemanha
  Modelo		L102
  Direção		Cilindro dobro da ação
  SISTEMA DE FREIO
  Freio de manobra		Molhado-disco hidráulico
  Freio de estacionamento		O freio de disco liberado elétrico, permitiu quando o sem energia
  SISTEMA HIDRÁULICO
  Bomba de pistão gêmea
  Pressão máxima: barra 310
  Carga que detecta o sistema
  Refrigerador hidráulico com motor elétrico
  Tanque de óleo separado do freio
  CRESCIMENTO
  cilindros duplos do elevador da ação 2x
  cilindro duplo da extensão da ação 1x
  PROPAGADOR
  Segurando ISO 20' - 40' recipientes
  2x que umedece o cilindro	sistema da caixa de engrenagens 2x & de freio
  Tipo	SP45
  Gire graus	-105°/+195°
  Sideshift	-800/+800mm
  SEGURANÇAS DO CAMINHÃO
  Sistema de exposição do erro
  Sistema contrário para recipientes
  Pesando o sistema (baixa precisão)
  Sistema elétrico da anti-sobrecarga
  Sistema de controlo completo do poder-ônibus
  Bloqueio do câmbio de marchas do sentido
  O freio de estacionamento permitiu quando o sem energia
  Interruptor de Seat
  SEGURANÇAS DO PROPAGADOR
  Travamento/que destrava somente depois a aterrissagem correta
  Levantamento/que abaixa somente quando os 4 twistlocks na mesma posição
  Interruptor de limite anticolisão da rotação
